로터 밸런싱 머신

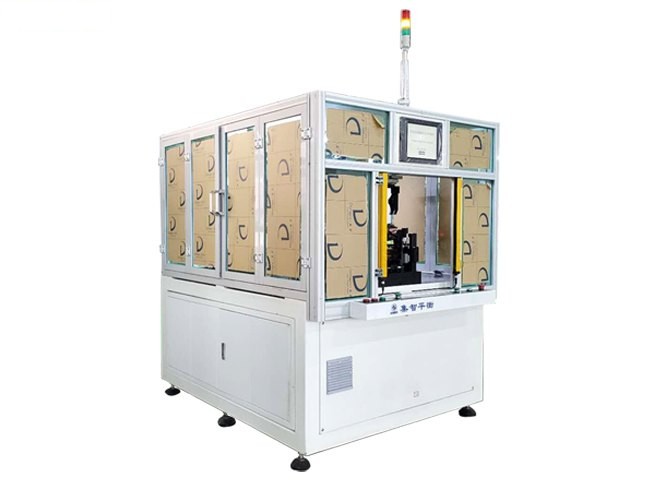

맞춤형 로터 전자동 밸런싱 머신
Customized Rotor Motor Automatic Balancing Machine
직선 · 스큐 슬롯 로터 · 5공정
사이클 타임 R형 7~9초, V형 10~12초(듀얼 커터). 측정 시스템을 최적화해 정밀도가 높습니다.
Technical Specifications 기술 사양
| Model no. | BDXSR-5LII-E，BDXSV-5LII-E |
|---|---|
| Main components | Cylinder : SMC |
| Servo motor : Mitsubishi | |
| Sensor : KEYENCE, OMRON, Contrinex | |
| Touch screen : KEYENCE VT5 | |
| Control PLC: KEYENCE KV-3000 | |
| Stepping motor: Nanotec | |
| Rotor apply range | Straight-tooth and helical-tooth rotor |
| Rotor stack length:15-45mm | |
| Rotor diameter: Φ18-40mm | |
| Speed | 2100-2300rpm |
| Cutting method | R cutter or V cutter |
| Power supply | AC380V |
| Air supply | 0.4~0.6Mpa |
| Allowable initial unbalance | R cut: 600mg, V cut: 300mg |
| Cycle time | ≧7.5s |
| Residual unbalance | Better than G6.3 |
| Volume | 2200 x 1400x 2200 mm |
※ 사양은 기종 구성에 따라 달라질 수 있습니다. 정확한 사양은 문의해 주세요.
