모터 로터의 밸런싱
모터 로터는 권선과 적층 코어의 미세한 편차 때문에 불평형이 생깁니다. 로터 밸런싱 머신(모터 발런싱 기계)은 로터를 회전시켜 양쪽 면의 불평형을 측정하고, 코어의 톱니 부분을 밀링 커터로 깎아 보정합니다. 로터 형태에 따라 R형·V형·T형 절삭 방식을 선택합니다.
공정 수에 따른 구성
2공정 기종은 측정과 절삭을 한 대에서 처리하고 수동으로 투입·배출합니다. 설치 면적이 작고 기종 변경이 빨라 다품종 소량 생산에 맞습니다. 5공정 기종은 투입, 측정, 절삭, 재측정, 배출을 컨베이어로 연결해 대량 생산 라인에 씁니다.
대상 로터
전동공구, 소형가전, 자동차 시동 모터와 발전기, DC 마이크로 모터, BLDC 모터, 아우터 로터 모터에 대응합니다. 직선 슬롯과 스큐 슬롯 로터를 모두 지원합니다.
적용 부품
- 전동공구 모터 로터
- 소형가전 모터 로터

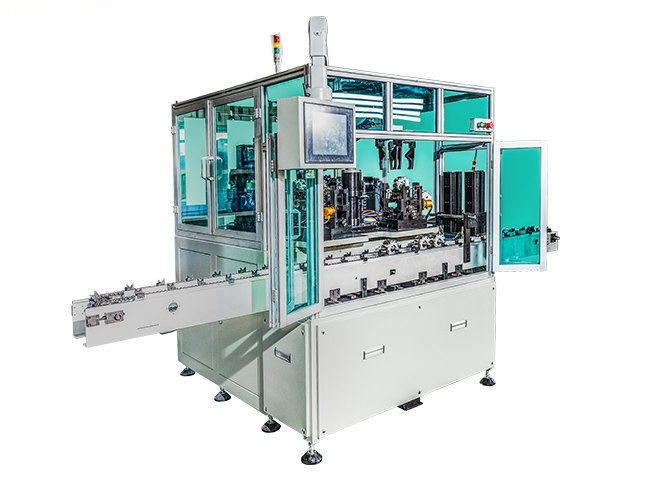

- 시동 모터 · 발전기 로터

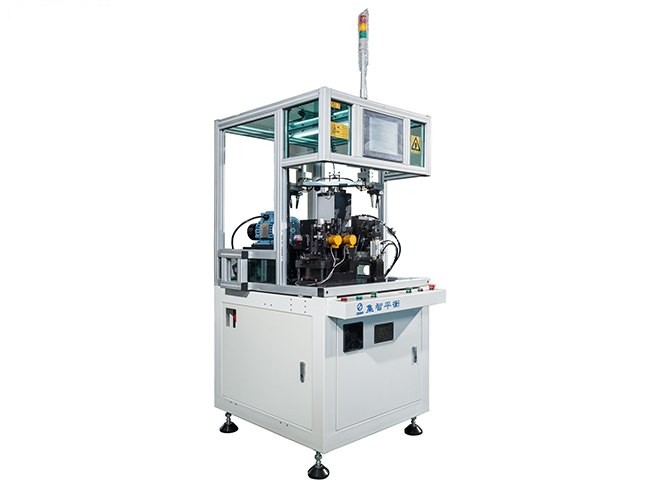

- BLDC 로터

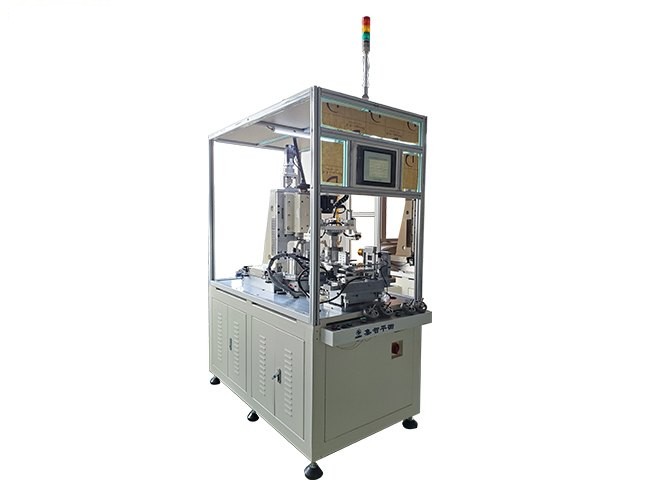

- 아우터 로터

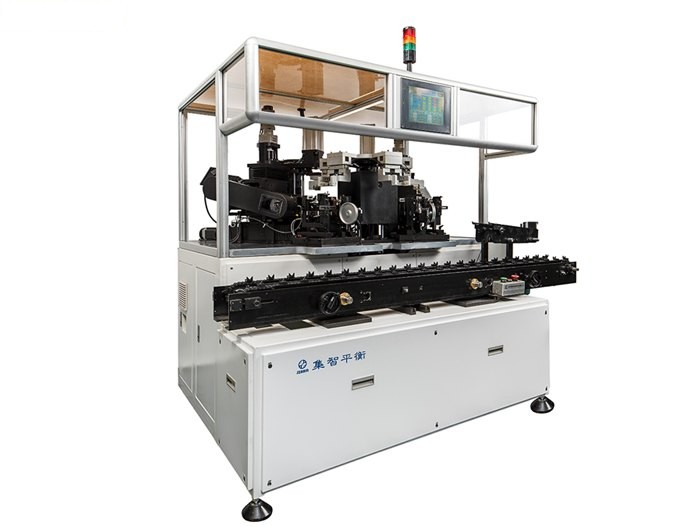

- 아마추어(전기자)
관련 제품
자주 묻는 질문
- 사이클 타임은 어느 정도인가요?
- 5공정 기종 기준으로 R형 절삭 7~9초, V형 절삭 10~12초 수준입니다(로터와 초기 불평형량에 따라 다름).
- 브러시리스 로터도 보정할 수 있나요?

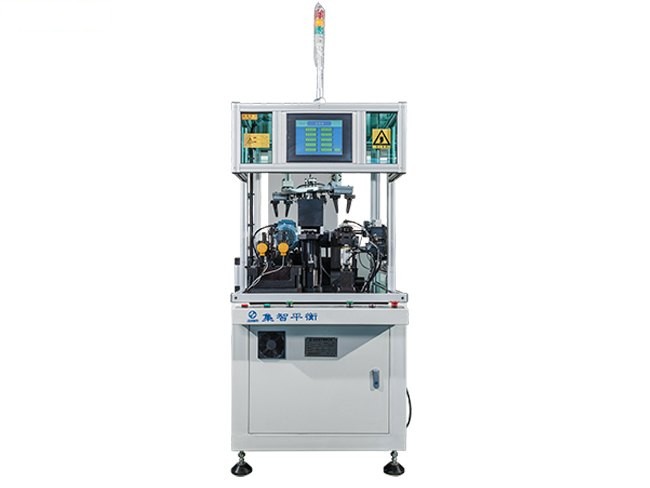

- 외경 40mm 이하 브러시리스 로터는 드릴·밀링 방식 기종으로 보정하며, 자성을 띤 로터도 대응합니다.
- 한 사람이 여러 대를 볼 수 있나요?
- 2공정 기종은 합격 여부를 소리와 빛으로 알려 주므로 한 사람이 두 대를 함께 운용할 수 있습니다.
