자동 교정기

자동 교정기란

자동 교정기는 축, 봉, 파이프처럼 길쭉한 금속 부품의 휨을 자동으로 바로잡는 설비입니다. 부품을 회전시키며 여러 지점의 흔들림(런아웃)을 센서로 읽고, 휜 방향과 양을 계산해 프레스로 눌러 교정한 뒤 다시 측정합니다. 이 과정을 합격 기준에 들어올 때까지 설비가 스스로 반복합니다. 자동 직진도 교정기, 런아웃 교정기, 교정 프레스라고도 부릅니다.

자동 교정기의 종류

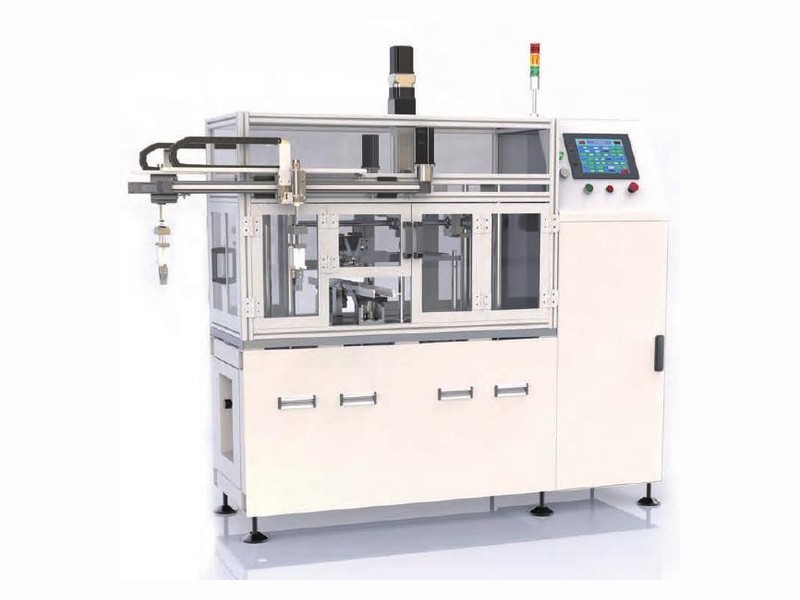

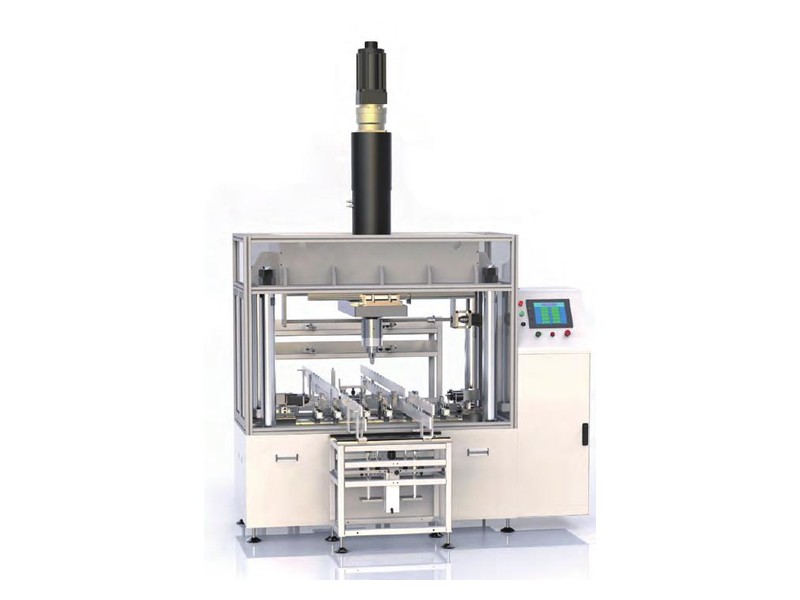

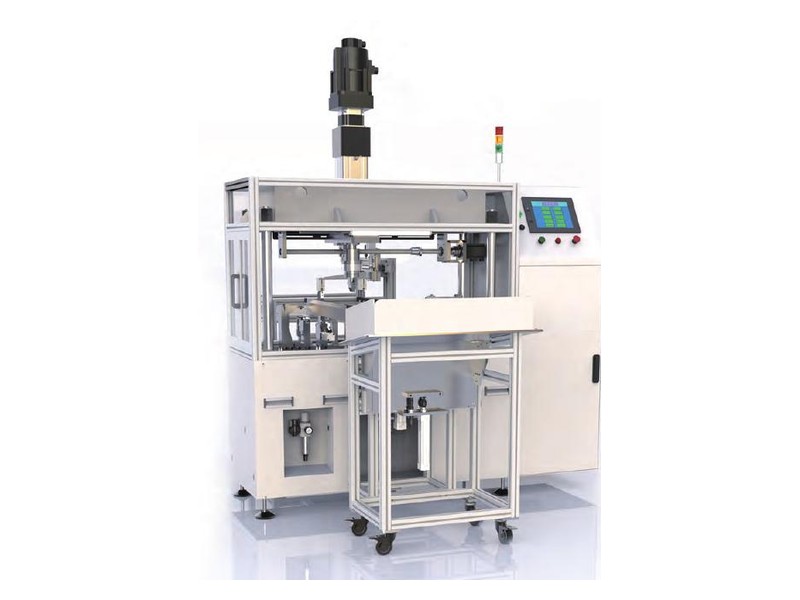

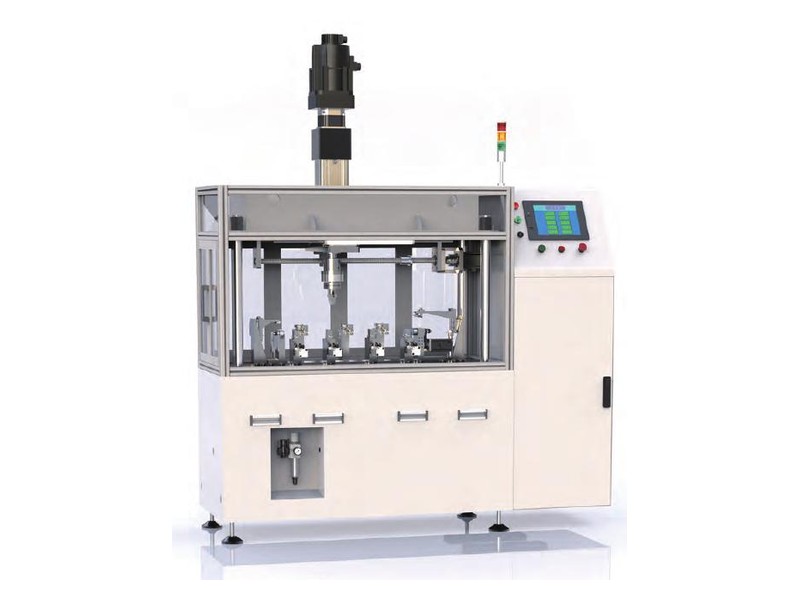

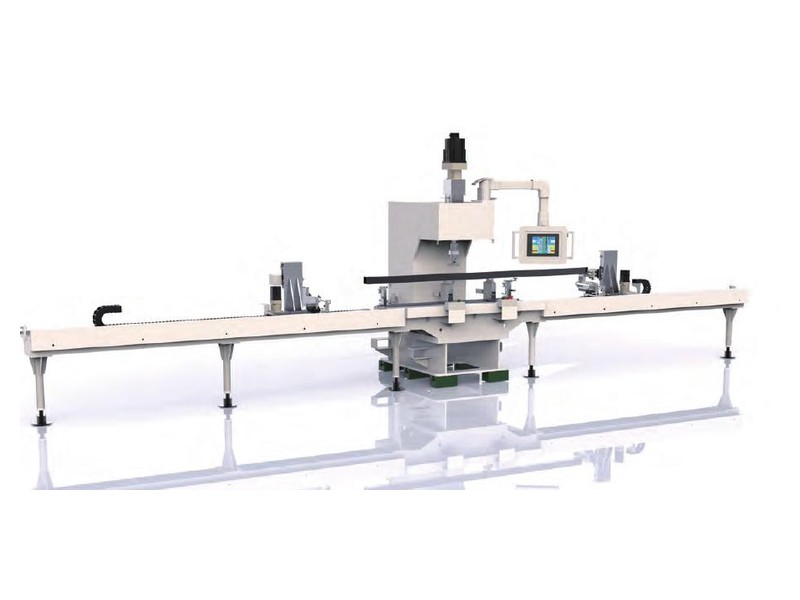

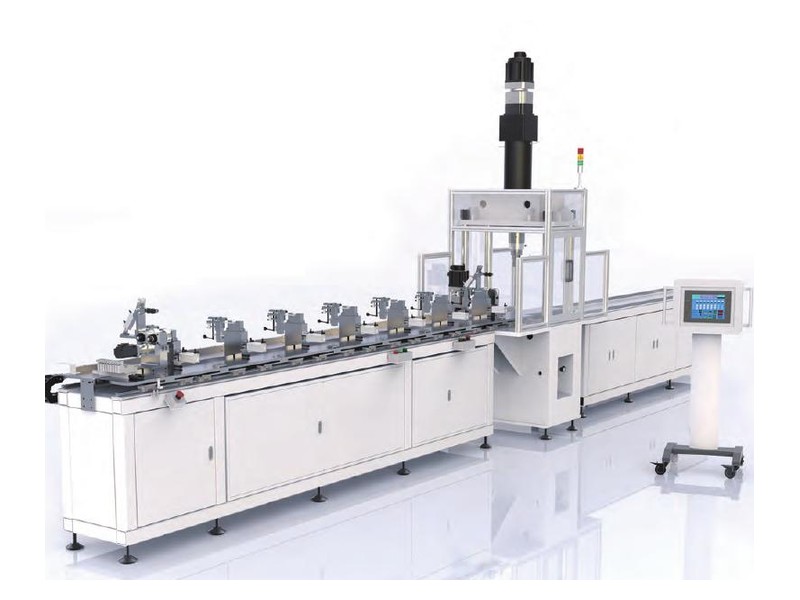

대상 부품에 따라 기종이 나뉩니다. 가는 모터축과 로터 샤프트에는 로터 샤프트·소형 축 자동 교정기, 웜 샤프트와 기어 샤프트에는 웜 샤프트 자동 교정기, 볼스크류와 리드스크류에는 볼스크류 자동 교정기를 씁니다. 자동차 구동축과 캠샤프트에는 자동차 샤프트 자동 교정기, 환봉과 연마봉에는 환봉·봉재 자동 교정기, 굵은 강봉과 긴 강관에는 환강·강봉, 강관·장축 자동 교정기가 맞습니다. 원형이 아닌 사각관과 가이드 레일은 직진도와 비틀림을 따로 교정하는 전용 기종이 있습니다.

수동 교정과 비교한 장점

수동 프레스 교정은 작업자가 게이지를 보며 감으로 누르기 때문에 사람마다 결과가 다르고 숙련자가 필요합니다. 자동 교정기는 제품별 조건을 저장해 불러 쓰고, 변위 센서와 힘 센서로 누름량을 실시간으로 조절합니다. 기본 기종 기준 측정 정밀도는 최고 0.001mm, 사이클 타임은 5~8초 수준이며(제품과 구성에 따라 다름), 교정 이력이 데이터로 남아 품질 추적에 쓸 수 있습니다.

기종 선정 방법

부품의 길이와 직경, 재질과 열처리 상태, 교정 전 휨 정도, 요구 직진도, 시간당 생산량 다섯 가지를 알면 기종을 정할 수 있습니다. 여기에 투입 방식(수동, 매거진, 컨베이어, 로봇)을 정하면 견적이 나옵니다. 실제 부품으로 샘플 테스트를 해서 교정 가능 범위와 사이클 타임을 먼저 확인하는 방법을 권합니다.
