봉재와 관재의 교정
환봉과 파이프는 길수록 자중과 잔류 응력 때문에 휘기 쉽습니다. 환봉 교정기와 파이프 런아웃 교정기는 제품을 받쳐 회전시키면서 여러 지점의 흔들림(런아웃)을 측정하고, 휜 위치를 눌러 직진도를 맞춥니다. 실시간 모니터링 제어 방식이라 교정 중에 작업자가 개입할 필요가 없습니다.
기종 구성

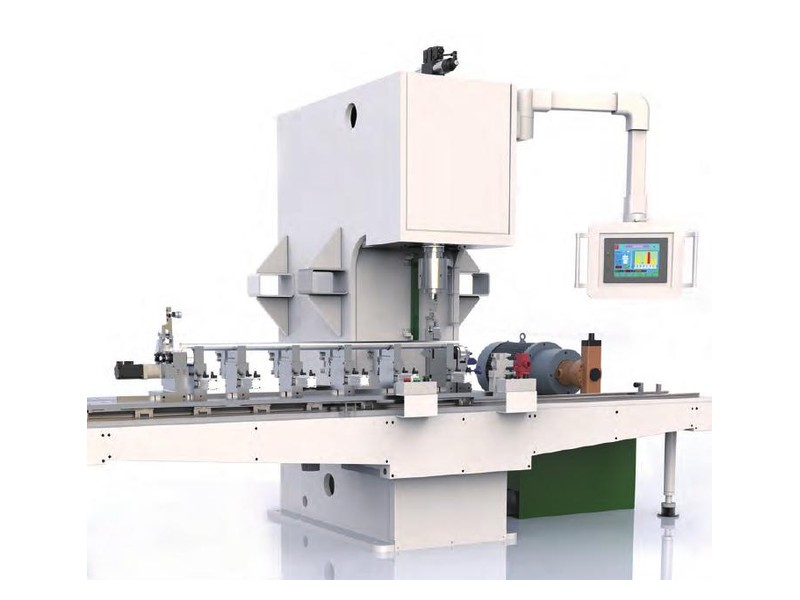

직경 4~20mm 환봉·연마봉에는 환봉·봉재 자동 교정기, 직경 15~100mm 소재와 실린더 튜브·드릴 로드에는 환강·강봉 자동 교정기, 길이 500~3,000mm 이상 강관과 장축에는 강관·장축 자동 교정기를 씁니다. 가압력은 기종에 따라 20~100kN급입니다.
사각관과 가이드 레일

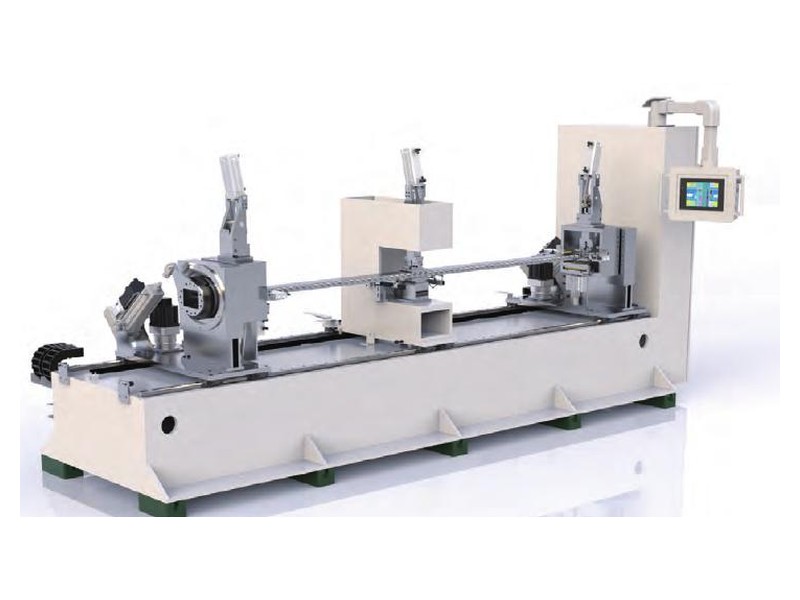

원형이 아닌 각강, 가이드 레일, 수랭 사각관, 매니폴드 분배관은 사각관 전용 교정기로 직진도와 비틀림을 따로 교정합니다. 직진도 교정 정밀도는 0.1~0.3mm, 비틀림 교정 정밀도는 0.05°입니다.
중국 파이프 교정기 국내 공급
원텍은 중국에서 생산한 파이프 교정기와 강관·환봉 자동 교정기를 국내에 공급합니다. 중국 파이프 교정기는 가격 경쟁력이 좋지만 설치와 A/S가 걱정이라는 문의가 많습니다. 원텍은 2011년부터 중국 현지 지사를 운영하고 있어 제조사와 직접 협의하고, 국내에서 설치·시운전·교육·수리까지 한국어로 지원합니다. 파이프 직경과 길이, 요구 직진도를 알려주시면 맞는 기종과 견적을 안내해 드립니다.
적용 부품
- 환봉 · 연마봉
- 봉재(바) · 강봉
- 파이프 · 튜브 · 강관
- 실린더 튜브
- 드릴 로드
- 장축
- 사각관 · 가이드 레일
관련 제품
자주 묻는 질문
- 3미터가 넘는 장축도 교정할 수 있나요?
- 강관·장축 자동 교정기의 기본 기종은 500~3,000mm이며, 3,000mm를 넘는 길이는 맞춤 제작으로 대응합니다.
- 파이프처럼 속이 빈 제품도 눌러서 교정하나요?
- 예. 제품 특성에 맞춰 누름량을 제어합니다. 두께가 얇은 관은 찌그러짐이 생기지 않는 조건을 샘플 테스트로 먼저 확인합니다.
- 비틀린 사각관도 바로잡을 수 있나요?

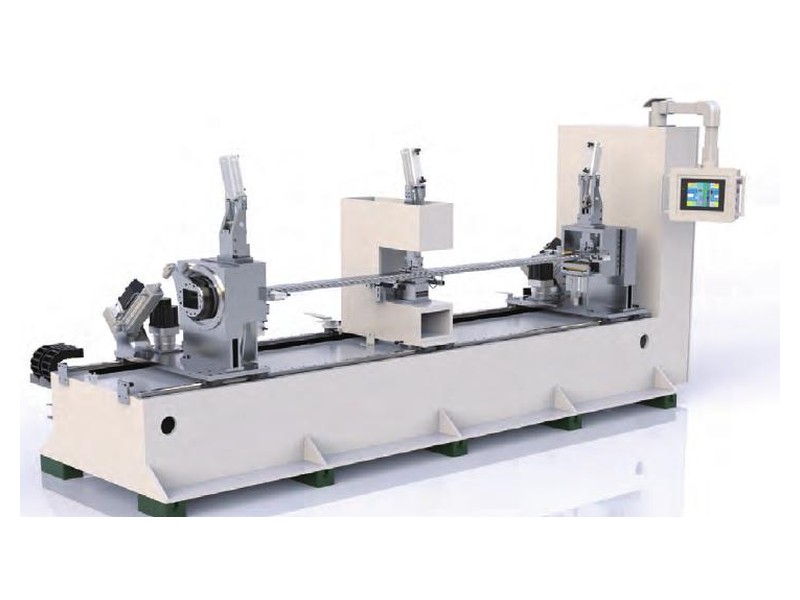

- 사각관 자동 비틀림 교정기로 ±20° 범위에서 비틀림을 측정하고 교정합니다.
- 중국 파이프 교정기도 국내에서 설치와 A/S를 받을 수 있나요?
- 원텍이 중국에서 생산한 파이프·강관 자동 교정기를 국내에 공급하며, 설치와 시운전, 사후 기술 지원을 함께 제공합니다.
