날개 달린 회전체의 밸런싱
팬과 임펠러는 사출·프레스 편차로 날개마다 무게가 조금씩 달라 불평형이 생깁니다. 불평형이 크면 소음과 진동이 바로 드러나기 때문에 가전과 자동차용 팬은 전수 밸런싱 검사를 합니다.
냉각팬과 블로워

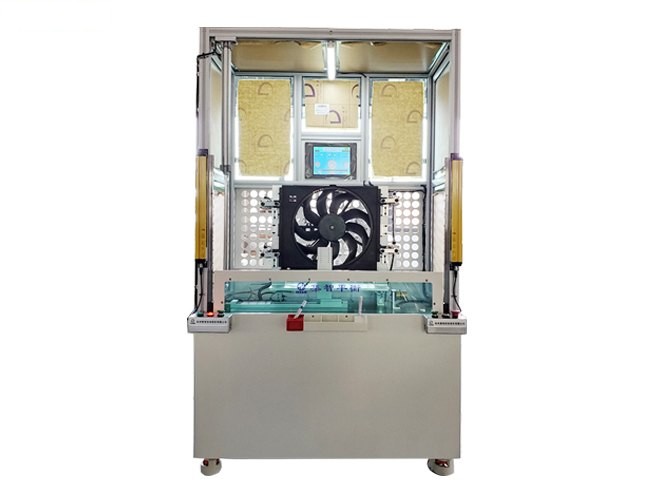

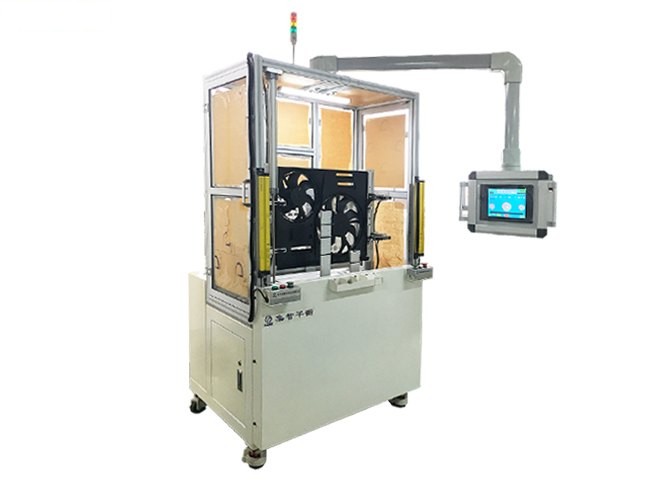

자동차 냉각팬 밸런싱 머신은 센서로 날개 수를 세어 웨이트를 달 날개를 바로 알려 줍니다. 표시선을 그릴 필요가 없고, 전류 검사와 날개 끝면 흔들림 검사도 함께 합니다. 측정이 끝나면 댐퍼로 팬을 빠르게 세워 사이클을 줄입니다.
임펠러와 아우터 로터 팬

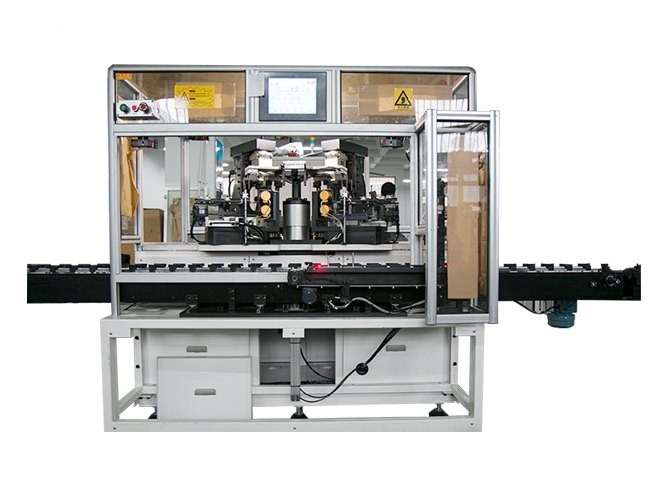

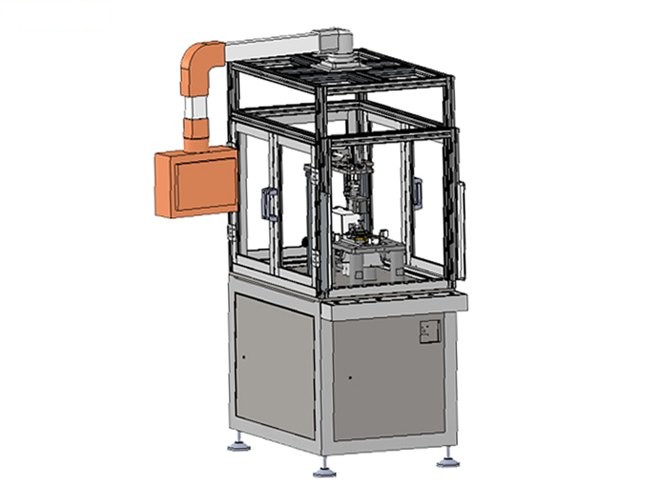

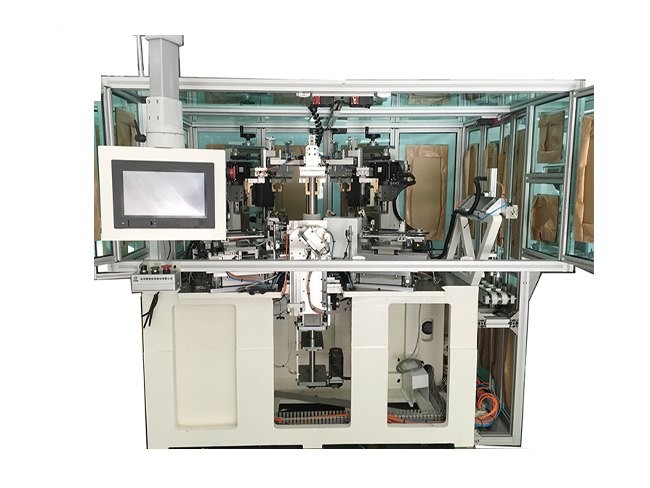

진공청소기 임펠러 모터, 아우터 로터 팬 모터는 전용 기종으로 측정부터 보정까지 자동으로 처리합니다. 아우터 로터는 입형 양면 방식으로 외주면을 깎아 보정합니다.
적용 부품
- 자동차 냉각팬
- 블로워 휠
- 청소기 임펠러
- 아우터 로터 팬
- 원심 팬
- 터보 · 터빈 휠
관련 제품
자주 묻는 질문
- 보정은 어떻게 하나요?
- 팬은 주로 날개에 웨이트(클립)를 달아 보정하고, 금속 임펠러나 아우터 로터는 절삭으로 보정합니다. 설비가 보정 위치와 양을 표시하거나 자동으로 가공합니다.
- 기종 변경이 번거롭지 않나요?
- 서보 모듈과 공압 클램핑 지그를 써서 원터치로 기종을 바꾸는 구성이 가능합니다.
- 검사만 하는 설비도 있나요?

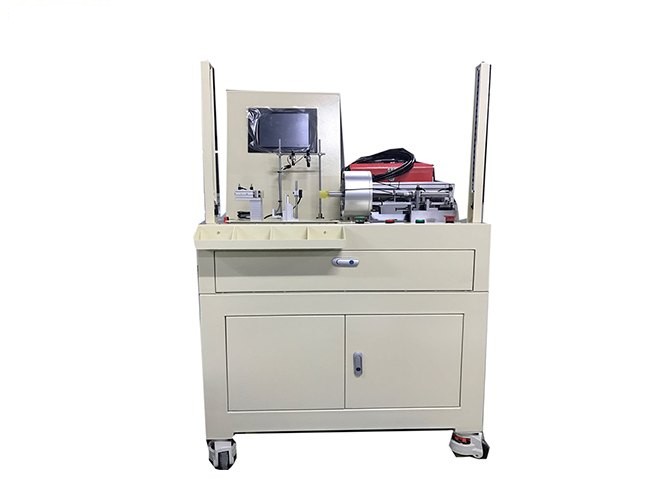

- 블로워 로터 밸런싱 검사기처럼 측정과 합격 판정에 맞춘 기종이 있습니다. 사이클 타임은 10초 이하입니다.
